測量應用：涂布面密度一致性測量、涂布邊緣或頭尾削薄區尺寸測量。
面密度一致性測量方案選擇：
正極涂布面密度一致性測量：X射線面密度儀或β射線面密度儀，推薦X射線面密度儀，精度更高，更易使用，輻射防護管理要求低。
負極涂布面密度一致性測量：β射線面密度儀。
銳奇鋰電池極片涂布一致性測量應用產品系列與技術指標：
產品名稱 | RXG系列 X射線在線測厚儀 | RBG系列 β射線在線測厚儀 | RBLG系列 β射線激光一體機 | RLG系列 激光測厚儀 |
測量傳感器 | X射線發射器 & 探測器 | β射線源 & 探測器 | β射線源&探測器 + 激光位移傳感器 | 激光位移傳感器 |
掃描架 | O型掃描架 | O型掃描架 or C型掃描架 | 大理石C型掃描架 | 大理石C型掃描架 |
測量光斑 | 2*12mm或Φ9mm | 25*25mm | 25*25mm (β-ray) /30*1200μm(激光) | 30*1200μm(激光) |
采樣距離 | 1mm | 1mm | 1mm | 1mm |
掃描速度 | 0~300mm/s | 0~200mm/s | 0~200mm/s | 0~300mm/s |
掃描測量 重復精度3σ | ±0.05g/㎡ 或 ±0.05% | C型架：±0.1g/㎡或±0.1% O型架：±0.06g/㎡或±0.06% | β射線：±0.06g/㎡或±0.06% 激光：±0.4μm | ±0.4μm |
鋰電典型應用 | 正極涂布面密度測量 | 負極涂布面密度測量 | 負極涂布面密度測量 | 極片涂布厚度測量，多用于代替射線測涂布濕膜厚度 |
邊緣削薄尺寸測量 （銳奇X射線優勢技術） | 涂布邊緣或頭尾削薄厚度 和削薄長度測量 | |||
留白寬度測量、涂寬涂長測量（銳奇測厚儀的特色技術） | ||||

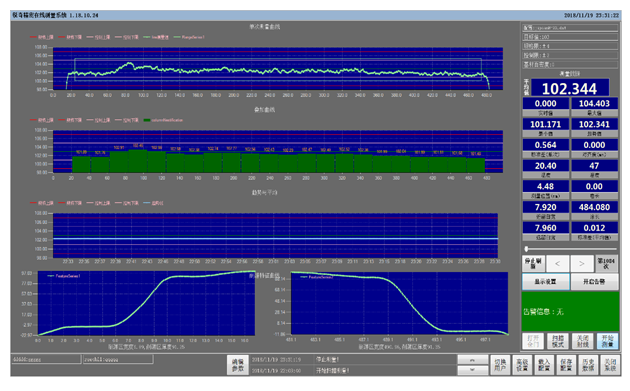

涂布削薄區尺寸測量方案選擇：
正極連續涂布兩側邊緣削薄尺寸測量：采用銳奇削薄測量專用型X射線面密度儀，銳奇專有技術，2*12mm狹縫式射線出射光斑，可實現面密度和削薄區同時測量。
正極間隔涂布頭尾削薄尺寸測量：X射線&激光測厚一體機，同時測量涂布面密度和削薄尺寸。
負極涂布連續或間隔涂布兩側邊緣或頭尾削薄尺寸測量：β射線激光測厚一體機，同時測量涂布面密度和削薄厚度、削薄長度。
涂布面密度凈涂量：多機架同點對位跟蹤測量，對位精度3~5mm。

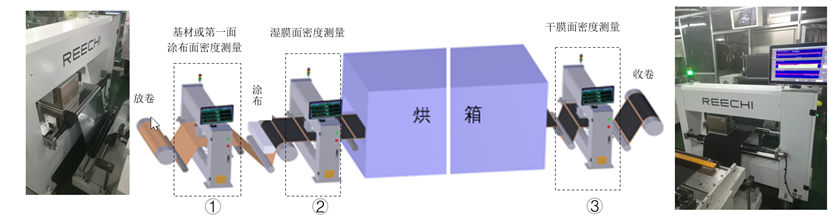

單層涂布機多機架方案：

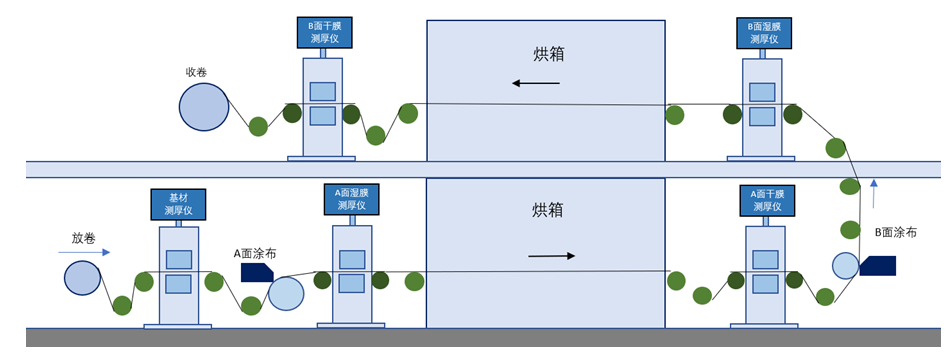

雙層涂布機：

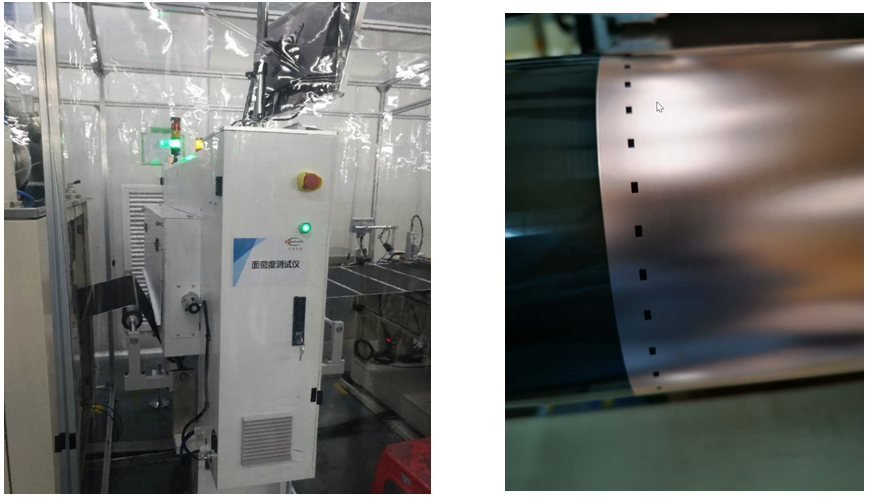

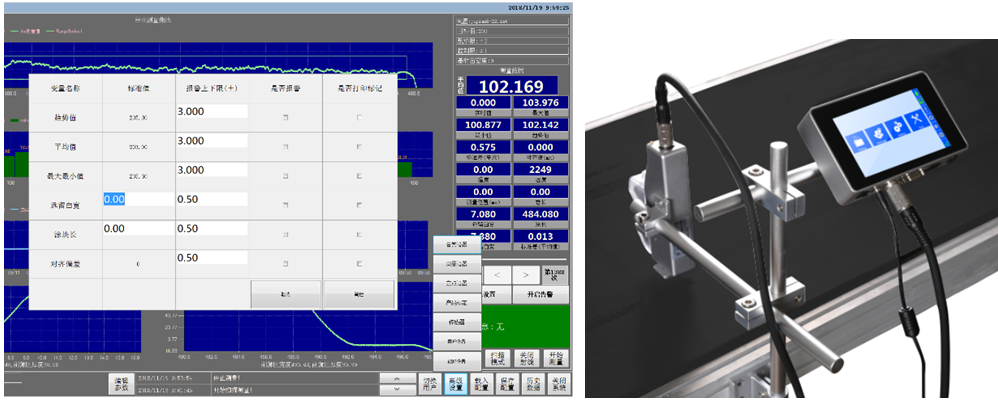

涂布面密度或削薄高度超限噴碼打標：打標位置精度±10mm。可實現分區打標。
在測厚儀后面位置安裝噴碼打標機，當涂布面密度或削薄尺寸超限時，在基材留白位置噴碼打印標記，在后續工段通過CCD檢出。
